ספק כוח במצב מתג (SMPS) מוסבר: איך הוא עובד, סוגים, מושגי עיצוב ושימושים

ספק כוח במצב מתג (SMPS) הוא טכנולוגיה מרכזית שמניעה אלקטרוניקה מודרנית ביעילות גבוהה ובעיצוב קומפקטי. על ידי החלפה מהירה של אותות חשמליים, הוא ממזער אובדן אנרגיה תוך מתן פלט יציב במגוון יישומים.

מהו SMPS (ספק כוח במצב מתג)?

ספק כוח במצב מתג (SMPS) הוא ספק כוח אלקטרוני שממיר אנרגיה חשמלית ביעילות באמצעות רגולטור מיתוג. הוא יכול לשנות את ההספק מ-AC ל-DC, מ-DC ל-DC, או מ-DC ל-AC תוך שמירה על מתח יציאה יציב. על ידי הפעלת וכיבוי רכיבים אלקטרוניים בתדר גבוה, SMPS מפחית אובדן אנרגיה ויצירת חום, מה שהופך אותו לקטן, קל יותר ויעיל יותר מספקי כוח מסורתיים.

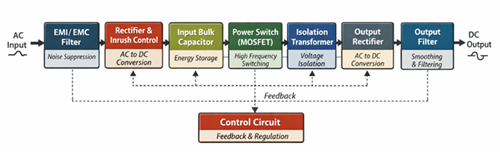

איך SMPS עובד

SMPS עשוי להיראות כ"קופסה שחורה" פשוטה, אך הוא מכיל מספר רכיבים מרכזיים שפועלים יחד להמרת ווויסות יעיל של הספק.

מסנן EMI/EMC

מסנן EMI/EMC מפחית רעש חשמלי והפרעות הן ממקור הקלט והן מה-SMPS עצמו. הוא גם מסייע להגן מפני קפיצות מתח ומגביל זרם זינוק במהלך ההפעלה, מה שמשפר את האמינות והעמידה בתקנים.

מכיוון ש-SMPS פועל בתדר מיתוג גבוה, הוא יכול ליצור הפרעות אלקטרומגנטיות (EMI) שעשויות להשפיע על מכשירים סמוכים או לעלות על מגבלות רגולטוריות. הפרעות אלו נשלטות באמצעות סינון קלט, מיגון, הארקה נכונה ופריסת PCB מדויקת. עמידה בתקנים כמו CISPR ו-FCC מסייעת להבטיח תפעול בטוח ואמין ביישומים אמיתיים.

מיישר (המרה מ-AC ל-DC)

במערכות כניסת AC, מיישר ממיר מתח AC למתח DC. שלב זה הכרחי כי רוב מעגלי SMPS פועלים באמצעות DC. שלב זה אינו נדרש בעיצובים עם קלט DC.

קבל קלט בתפזורת (עם בקרת התפשטות)

קבל הכניסה מיישר את ה-DC המיושר ואוגר אנרגיה לשמירה על פעולה יציבה. במהלך ההפעלה, הוא יכול לשאוב זרם התפשטות גבוה כאשר הקבל נטען במהירות. העלייה הזו עלולה להעמיס על רכיבים ולהפעיל מערכות הגנה, ולכן בדרך כלל נשלטת באמצעות שיטות הגבלת זרם כמו תרמיסטורים NTC או מעגלי הפעלה רכה כדי להבטיח הפעלה בטוחה ואמינה.

מתג כוח (MOSFET)

מתג החשמל מדליק ומכבה במהירות את מתח ה-DC בתדר גבוה. פעולת החלפה זו יוצרת אות בתדר גבוה, המאפשרת המרה יעילה של אנרגיה עם הפסדים מינימליים.

בידוד מגנטי (טרנספורמר)

הטרנספורמטור מעביר אנרגיה מהכניסה לפלט תוך כדי מתן בידוד חשמלי. הוא גם מתאים את רמות המתח לפי הצורך, בין אם מעלה או מוריד את המתח.

מיישר פלט

מיישר היציאה ממיר את אות ה-AC בתדר גבוה חזרה ל-DC, מה שהופך אותו למתאים להפעלת מכשירים אלקטרוניים.

מסנן פלט

מסנן היציאה מסיר גלים ורעש מהאות המתוקן. הוא משתמש בקבלים וסלילים כדי לספק יציאת DC נקייה ויציבה.

מעגלי בקרה

מעגלי בקרה מנהלים את הפעולה הכוללת של ה-SMPS על ידי ניטור מתח, זרם וטמפרטורה בפלט. הם שומרים על ביצועים יציבים בתנאי קלט ועומס משתנים ועוזרים להגן על המערכת מפני תפעול חריג. ברוב העיצובים, מעגל הבקרה מווסת את מכשיר ההחלפה באמצעות שיטה מבוססת משוב, שלרוב היא מודולציית רוחב פולס (PWM), אשר מוסברת בסעיף הבא.

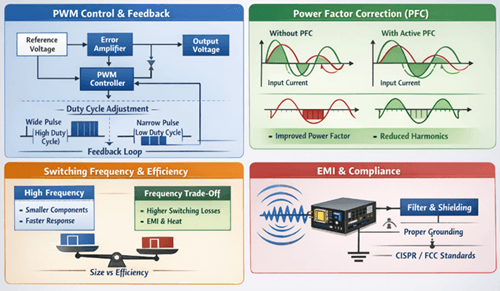

כיצד SMPS מווסת וממקסם ביצועים

מנגנון בקרה ומשוב של PWM

מודולציית רוחב פולס (PWM) היא השיטה העיקרית שבה משתמש מעגל הבקרה לוויסות מתח היציאה. זה עובד על ידי התאמת מחזור העבודה, או זמן ההפעלה/כיבוי, של מכשיר המיתוג. לולאת משוב משווה באופן רציף את מתח היציאה בפועל לערך ייחוס ומתקנת כל סטייה על ידי שינוי אות המיתוג. דבר זה מאפשר ויסות מתח מדויק, תגובה מהירה לשינויים בעומס ותפעול יציב.

תיקון מקדם הספק (PFC)

תיקון מקדם הספק משפר את היעילות שבה ה-SMPS שואב חשמל ממקור AC על ידי יישור זרם הכניסה עם גל המתח. PFC פסיבי פשוט אך פחות יעיל, בעוד ש-PFC אקטיבי מספק יעילות גבוהה יותר ומקדם הספק כמעט אחד. דבר זה מפחית את אובדן האנרגיה ומבטיח עמידה בסטנדרטים גלובליים.

פשרה בין תדירות ויעילות של מיתוג

תדר החלפה גבוה יותר מאפשר רכיבים קטנים יותר ותגובה מהירה יותר, מה שמוביל לעיצובים קומפקטיים יותר. עם זאת, הוא גם מגדיל את אובדן המיתוג, הפרעות אלקטרומגנטיות וחום. עליך לאזן את התדר כדי למקסם את היעילות, הגודל והביצועים התרמיים.

הפרעות אלקטרומגנטיות (EMI) ועמידה בדרישות

החלפה בתדר גבוה מייצרת הפרעות אלקטרומגנטיות שיכולות להשפיע על מכשירים סמוכים. אפשר למזער EMI באמצעות פילטרים, מיגון, הארקה נכונה ופריסת PCB אופטימלית. עמידה בתקנים כמו CISPR ו-FCC מבטיחה תפעול אמין ובטוח.

סוגי טופולוגיות SMPS

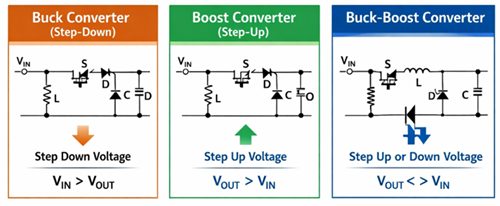

טופולוגיות לא מבודדות

עיצובים אלו אינם מספקים בידוד חשמלי בין הקלט ליציאה. הם פשוטים יותר, קומפקטיים יותר, ונפוצים ביישומים בעוצמה נמוכה עד בינונית שבהם אין צורך בבידוד.

• ממיר באק (מורד): מוריד את מתח הכניסה למתח יציאה נמוך יותר. הוא יעיל מאוד ונמצא בשימוש נרחב במערכות משובצות, רגולטורים בנקודת עומס, מיקרו-בקרים ומודולי ויסות מתח DC. הוא נפוץ בעיצובים בעלי הספק נמוך עד בינוני.

• ממיר הגברה (Step-Up): מעלה את מתח הכניסה לרמת יציאה גבוהה יותר. הוא משמש לעיתים קרובות במכשירים המופעלים על סוללה, דרייברי LED, אלקטרוניקה ניידת ובנקי כוח, שבהם מתח המקור נמוך מהפלט הנדרש. היא משמשת בדרך כלל ביישומים בעוצמה נמוכה עד בינונית (low power power).

• ממיר Buck-Boost: יכול להעלות או להוריד מתח בהתאם לרמת הכניסה. הוא שימושי במערכות עם מתח אספקה משתנה, כגון מוצרים המופעלים על סוללות, אלקטרוניקה לרכב וציוד נייד. הוא מוערך בשל גמישות שבה תנאי הקלט משתנים.

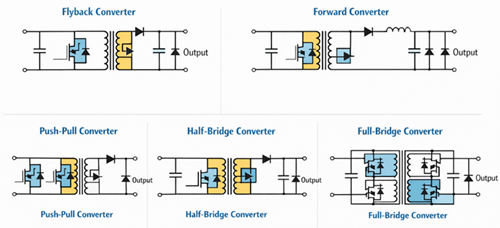

טופולוגיות מבודדות

טופולוגיות אלו משתמשות בשנאי כדי לספק בידוד חשמלי, לשפר את הבטיחות ולאפשר המרת מתח גמישה. הם נפוצים בספקי כוח AC-DC לא מקוונים ובמערכות בעלות הספק גבוה.

• ממיר פליבק: טופולוגיה מבודדת פשוטה וחסכונית הנפוצה ביישומים בהספק נמוך עד בינוני, בדרך כלל מכמה וואטים ועד כ-100–150W. הוא נפוץ במטעני טלפון, מתאמים, ספקי גיבוי ומעגלי כוח עזר. הפשטות שלו הופכת אותו לפופולרי, אם כי יעילות וביצועי גלים בדרך כלל נמוכים יותר מאלו של טופולוגיות מתקדמות יותר.

• ממיר קדמי: מעביר אנרגיה ישירות דרך השנאי במהלך מחזור ה-ON. הוא יעיל יותר מ-flyback ומשמש בדרך כלל באספקות תעשייתיות ותקשורת בינוניות, לעיתים בטווח של כ-100–300W. הוא מספק ניצול טוב יותר של השנאים וביצועי פלט משופרים.

• ממיר דחיפה-משיכה: משתמש בשני מכשירי מיתוג שמחליפים פעולה כדי להניע את הטרנספורמר. היא מתאימה ליישומים בעוצמה בינונית ומציעה יעילות טובה יותר מפלייבק, אך דורשת איזון קפדני של השנאים ותזמון מתגים. הוא משמש לעיתים קרובות בממירי DC-DC ובמערכות כוח המופעלות על סוללות.

• ממיר חצי גשר: משתמש בשני מתגים ובאוטובוס DC מפוצל להנעת השנאי. הוא נפוץ ביישומים בעוצמה בינונית עד גבוהה, בדרך כלל מכמה מאות וואט ומעלה, ומשמש בספקי כוח תעשייתיים, הנעות מנועים ומערכות ממירות. הוא מספק איזון טוב בין יעילות, מורכבות ועלות.

• ממיר גשר מלא: משתמש בארבעה מתגים כדי להפעיל במלואו את מתח הכניסה על פני השנאי. הוא יעיל מאוד ומתאים במיוחד למערכות בהספק גבוה, לעיתים בין כמה מאות וואט לקילוואט. יישומים טיפוסיים כוללים ציוד תעשייתי, מטעני רכבים חשמליים, מערכות חשמל לשרתים ואספקות מבוססות ממיר גדולות.

יישומים של SMPS

• מחשבים ושרתים: ממיר קלט AC למספר מסילות DC מוסדרות עבור לוחות אם, מעבדים, כונני אחסון וחומרת גרפיקה, ותומך בפעולה אמינה תחת עומסים משתנים.

• אלקטרוניקה לצרכן: מפעילה טלוויזיות, קונסולות משחק, מסכים ומכשירי בית חכם שבהם גודל קומפקטי, חום נמוך והמרת אנרגיה יעילה הם חובה.

• מכשירי חשמל ביתיים: מספק לוחות בקרה, מנועים, חיישנים ומעגלי תצוגה במקררים, מכונות כביסה, תנורים ומזגנים, ובכך משפר את היעילות והיציבות התפעולית.

• מערכות אוטומציה תעשייתית: מספקת חשמל DC יציב ל-PLCs, חיישנים, ממסרים, בקרים ומודולי ממשק שחייבים לפעול ברציפות בסביבות רועשות חשמלית.

• ציוד תקשורת ורשת: מספק חשמל לנתבים, מתגים, מודמים, שרתים ותחנות בסיס עם פלט מפוקח היטב הנדרש לתקשורת רציפה וטיפול בנתונים.

• אלקטרוניקה לרכב ורכבים חשמליים: משמשים במטענים מובנים, מערכות מידע ובידור, מערכות ניהול סוללות, יחידות בקרה וממירי עזר שדורשים המרת כוח יעילה במרחבים קומפקטיים.

• ציוד רפואי: מספק חשמל יציב וללא רעש למערכות ניטור, מכשירי אבחון וציוד טיפול, כאשר דיוק, אמינות ובטיחות הם קריטיים.

• מערכות כוח, רכבות ותשתיות: תומך ביחידות איתות, ממסרי הגנה, מודולי תקשורת, לוחות בקרה ומערכות גיבוי המשמשות ביישומי תשתית קריטיים.

איך לבחור את ה-SMPS הנכון

• טווח מתח כניסה: בחר SMPS התואם למקור הכוח הזמין. יחידות מודרניות רבות תומכות בטווח קלט רחב, כמו 85–265V AC, שימושי לשימוש גלובלי ולתנאי חשמל לא יציבים.

• דירוג מתח וזרם יציאה: מתח היציאה חייב להתאים בדיוק לעומס. דירוג הזרם צריך לעמוד או לעלות על זרם העומס הנדרש, עם מרווח מומלץ של 20–30% כדי למנוע עומס יתר ולשפר את האמינות.

• קיבולת הספק (ואט): חישוב סך ההספק באמצעות הספק (W) = מתח (V) × זרם (A). היחידה הנבחרת צריכה לתמוך בבטחה בעומס המלא מבלי לפעול ברציפות במגבלה שלה.

• דירוג יעילות (80 פלוס / IEC): יעילות גבוהה יותר מפחיתה אובדן אנרגיה, ייצור חום ועלויות תפעול. עבור מערכות רבות, היעילות נעה בין 80% ל-95%, ותעודות כמו 80 PLUS מצביעות על רמת ביצועים.

• תכונות הגנה: SMPS אמין צריך לכלול הגנה מפני מתח יתר, זרם יתר, קצר חשמלי, חום ומתח נמוך, יחד עם בידוד חשמלי בעת הצורך לבטיחות.

• שיטת קירור: קירור פסיבי מתאים ליישומים בעלי צריכת חשמל נמוכה ושקט, בעוד שקירור מאוורר טוב יותר למערכות בעלות הספק גבוה או בעל תפקיד רציף.

• מבנה והתקנה: יש לשקול את סוג המארז, שיטת ההרכבה והסביבה הסובבת. אפשרויות נפוצות כוללות מסגרת פתוחה, סגורה, מסילה DIN וסגנונות מתאם חיצוניים.

בעיות נפוצות ב-SMPS ופתרון תקלות

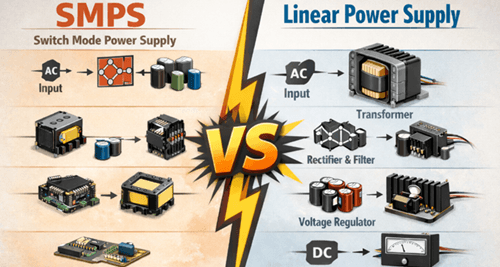

SMPS לעומת ספק כוח ליניארי

סיכום

SMPS מציע שילוב עוצמתי של יעילות, גמישות וביצועים, מה שהופך אותו לבחירה המועדפת למערכות כוח מודרניות. על ידי הבנת פעולתו, הטופולוגיות והבעיות הנפוצות שלה, תוכל לבחור את היחידה הנכונה ולשמור על תפעול יציב. בחירה נכונה, תכונות הגנה ונהלי פתרון תקלות מבטיחים אמינות ארוכת טווח, יעילות משופרת ואספקת חשמל בטוחה במגוון יישומים.

שאלות נפוצות [שאלות נפוצות]

האם ניתן לתקן SMPS, או שיש להחליפו תמיד?

יחידות SMPS ניתנות לתיקון אם הבעיה קלה, כמו קבלים או פיוזים פגומים. עם זאת, בשל מעגלים מורכבים וסיכוני בטיחות, החלפה היא לרוב פרקטית יותר עבור יחידות זולות. במערכות קריטיות, מומלץ תיקון מקצועי כדי להבטיח אמינות ובטיחות.

כמה זמן נמשך SMPS טיפוסי?

SMPS איכותי מחזיק בדרך כלל בין 5 ל-10 שנים, בהתאם לשימוש, טמפרטורה ותנאי עומס. גורמים כמו התחממות יתר, אוורור לקוי ותנודות מתח עלולים לקצר את תוחלת החיים. קירור נכון והפעלה במסגרת הדרישות משפרים משמעותית את העמידות.

מדוע SMPS משמיע רעש גבוה?

רעש גבוה ב-SMPS נגרם בדרך כלל על ידי רטט בתדר מתג בשנאים או סלילים. היא יכולה גם להיגרם מהפעלה בעומס קל או מהזדקנות רכיבים. למרות שלעיתים קרובות רעש מתמשך אינו מזיק, עשוי להעיד על בלאי או איכות עיצוב ירודה.

האם אפשר להשתמש ב-SMPS עם גנרטור או ממיר?

כן, אבל ה-SMPS חייב לתמוך באיכות היציאה של הגנרטור או הממיר. גל לקוי (גל סינוס מותאם) או מתח לא יציב עלולים לגרום לתפקוד תקלקל או לרכיבי מאמץ. שימוש במקור גל סינוס טהור מבטיח פעולה יציבה ותוחלת חיים ארוכה יותר.

מה קורה אם SMPS עומס יתר על המידה?

כאשר הוא עומס יתר, SMPS עשוי להפעיל תכונות הגנה כמו זרם יתר או כיבוי תרמי. אם ההגנה נכשלת, היא עלולה להתחמם יתר על המידה, להפחית יעילות או לסבול מנזק קבוע. תמיד בחר SMPS עם מרווח בטיחות (20–30%) מעל העומס הצפוי.
